スマートフォンや自動車、家電製品など、現代社会に欠かせないあらゆる電子機器に搭載されている半導体。その極めて複雑で精密な製造プロセスを理解することは、先端ものづくりの現場で活躍するための土台となります。

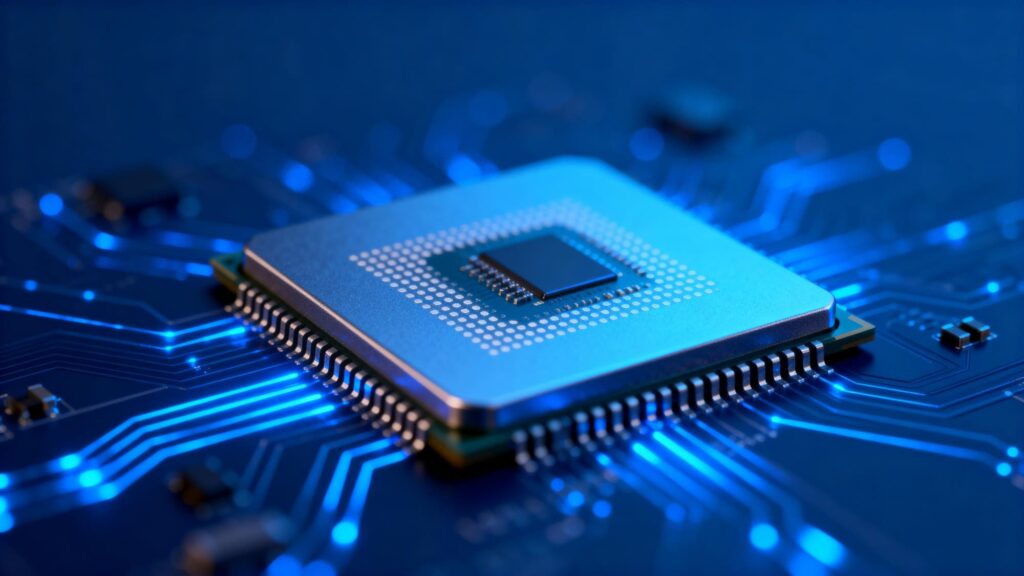

そもそも半導体とは？まずは基本を理解しよう

半導体は、現代のあらゆるテクノロジーの心臓部として機能している重要な電子部品です。まずはその基本的な定義と、社会を支える重要性について説明します。

半導体の役割と3つの基本機能

半導体は、電気を通す「導体」と通さない「絶縁体」の双方の性質を持つ物質です。電子回路の中で主に以下3つの役割を果たしています。

• スイッチング機能（情報の処理）
  電流のON/OFFを高速で切り替え、デジタル信号の「0」と「1」を表現します。演算やデータ処理の要となる機能です。
• 増幅機能（信号の強化）
  センサーやマイクが拾った微弱な電気信号を大きく増幅させ、正確に処理できるように整えます。
• 整流機能（電力の制御）
  電気の流れる方向を一方通行に揃え、交流を直流に変換します。新幹線や電気自動車（EV）のモーター制御に欠かせない「パワー半導体」にも活用されています。

半導体の原料と種類｜シリコンが主流な理由

半導体の材料は、主流である「シリコン系」と、次世代素材として注目の「化合物系」の2つに大別されます。

分類	主な原材料	特徴・メリット	主な用途
シリコン系	ケイ石（地球上に豊富）	・低コストで大量調達が可能・超高純度の加工技術が確立済み	スマホ、PC、一般家電など
化合物系	炭化ケイ素（SiC）、窒化ガリウム（GaN）など	・高温・高電圧環境に強い・電力損失が少ない（省エネ）	電気自動車（EV）、新幹線、 次世代パワー半導体など

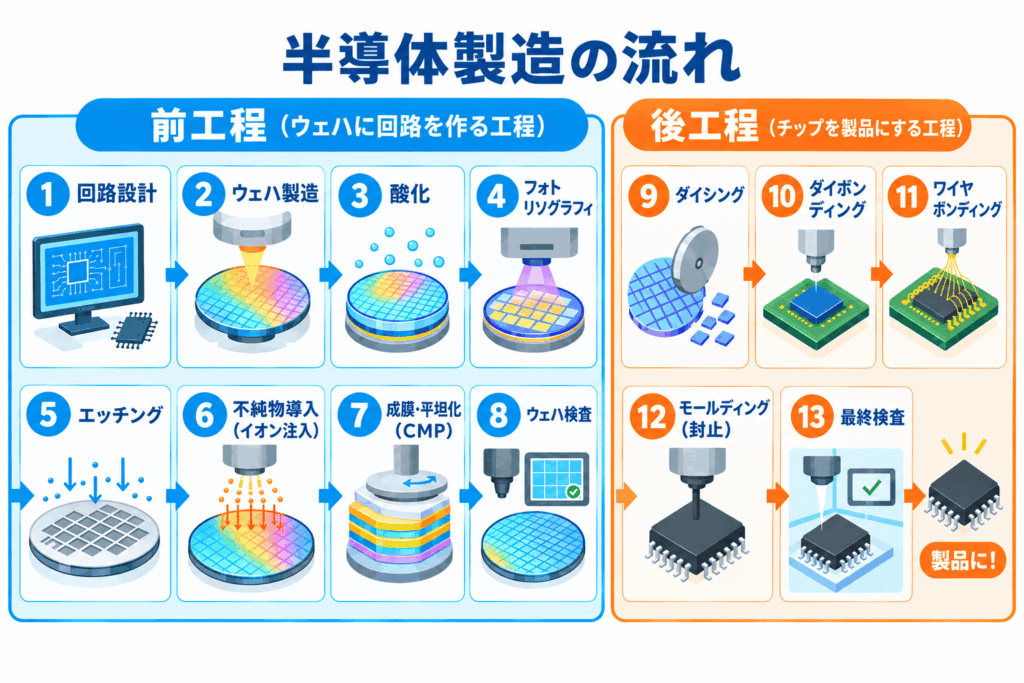

半導体製造の流れ

半導体の製造は、大きく「前工程（基板作り）」と「後工程（組み立て）」の2段階に分かれます。

• 前工程：
  シリコン板（ウェーハ）の上に、ナノ単位の微細な回路を何層も焼き付けていく工程。工程数は600〜800ステップにも及び、完成まで2ヶ月以上かかります。
• 後工程：
  回路ができたウェーハを1個ずつのチップに切り出し、保護ケースで包んで製品に仕上げる工程。

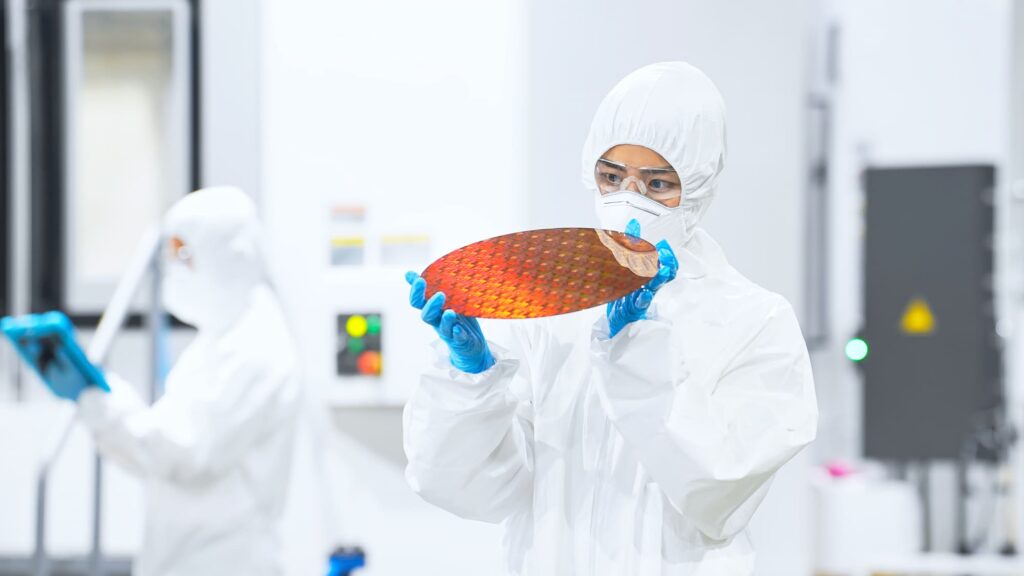

【前工程】ウェーハ上に微細な回路を作り込む8ステップ

前工程は、塵ひとつない環境下で、ナノメートル単位の極めて微細な回路を何層にも重ねていく技術の集大成です。この工程は主に以下の8つのプロセスで構成されています。

1. 回路設計：半導体の性能を決める設計図作り

半導体の設計図を作る工程です。設計者は専用のコンピューターソフトを使って、複雑な電気の通り道を描きます。完成した設計図は「フォトマスク」と呼ばれる特殊なガラス板（影絵の原版のようなもの）に映し取られます。複雑な立体構造を作るため、1つのチップにつき何十枚もの異なる原版を用意します。

2. ウェーハ製造：高純度シリコンから基板を作る

回路を描くための「土台（シリコンの薄い板）」を作ります。

不純物を徹底的に取り除いたシリコンを溶かして大きな丸太状の塊を作り、それを食パンのように極薄にスライスします。表面は鏡以上にツルツルに磨き上げ、特殊な薬液と純水で目に見えない微細な汚れまで綺麗に洗い流します。

3. 酸化：回路を保護する絶縁膜を形成

ウェーハの表面に、電気漏れを防ぐための「透明な保護膜」を作る工程です。

きれいに洗ったウェーハを約1,000℃の高温オーブン（酸化炉）に入れます。酸素や水蒸気を吹きかけることで、表面に薄くて強いガラス状の膜（シリコン酸化膜）を作り、電気の漏れや傷からシリコンを守ります。

4. フォトリソグラフィ：光で回路パターンを焼き付ける最重要工程

光を使って、設計図の模様をウェーハ上に「プリント（焼き付け）」する最も重要な工程です。

まず、ウェーハ表面に光に反応する特殊な絵の具（レジスト）を薄く塗ります。そこに設計図の原版を重ねて強い光を当てると、光が当たった部分だけ絵の具の性質が変わります。これを現像液で洗い流すと、設計図通りの模様が残ります。

5. エッチング：不要な部分を削り取る加工技術

プリントした絵の具の模様に合わせて、不要な部分を削り取る「彫刻」の工程です。

絵の具で守られている部分を残し、剥き出しになっている不要な膜を薬液で溶かしたり、ガスを吹き付けて削り取ったりします。削り終わった後、役目を終えた絵の具はキレイに剥がします。

6. 不純物導入（イオン注入）：電気的特性を制御する

ただのシリコンに電気を通すための不純物を打ち込む工程です。

実は、純粋なシリコンは電気をほとんど通しません。そこにホウ素やリンといった特定の物質の粒子を勢いよく打ち込むことで、初めて電気を流したり止めたりできる「半導体（電気をコントロールするスイッチ）」としての性質が生まれます。

7. 成膜・平坦化（CMP）：多層配線を実現する技術

回路の材料となる薄い膜を重ね（成膜）、ボコボコになった表面を平らに磨く（平坦化）工程です。金属などの膜を何層も積み重ねて複雑な立体回路を作ります。ただし、重ねるほど表面にデコボコができるため、研磨剤を使って鏡のようにツルツルに磨き上げ、次の層を重ねられるようにします。

8. ウェーハ検査：不良品を次工程に送らないための品質チェック

前工程の最終段階として、ウェーハ上に並ぶ無数のチップが正常に動作するかを検査します。プローブ装置と呼ばれる精密な測定器を用い、細い針をチップの端子に接触させて電気テストを行います。この段階で検出された不良品は、マッピングデータに記録されるかマーキングされ、後工程での無駄な組み立てを防ぐために厳密に管理されます。

（参照：半導体製造工程　前工程｜一般社団法人 日本半導体製造装置協会）

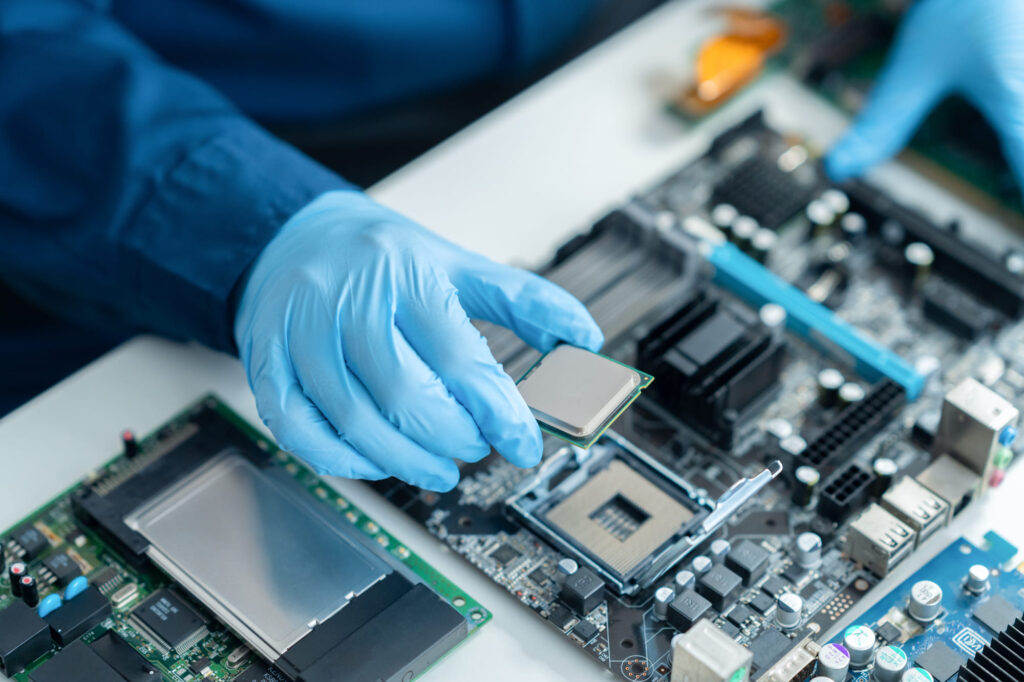

【後工程】チップを組み立て製品として完成させる5ステップ

前工程で回路を作り込まれたウェーハを、個別のチップに分解して最終的な半導体製品へと仕上げていくのが後工程です。ここからは物理的な組み立て作業が中心となります。

1. ダイシング：ウェーハを個々のチップに切り分ける

1枚の大きなウェーハを、1個ずつのサイコロ状のチップに「切り分ける」工程です。高速回転するダイヤモンド刃のカッターを使い、碁盤の目のように縦横に細かくカットします。1枚の大きな板から数百〜数千個の小さなチップが切り出されます。

2. ダイボンディング：チップを基板に固定する

切り分けたチップの中から「検査に合格した良品」だけを選び、基板に貼り付ける工程です。

ロボットが合格したチップだけを拾い上げ、電気の接点を持つ金属の台座や基板の上に、特殊な接着剤でしっかり固定します。

3. ワイヤボンディング：チップと外部端子を電気的に接続

チップと台座の間を、超極細の金属の糸でつないで「電気の通り道」を作る工程です。

髪の毛よりもはるかに細い金や銅のワイヤー（針金）を使い、チップの端子と台座の端子を、熱や超音波を使って高速・正確につないでいきます。

4. モールディング（封止）：チップを衝撃や湿気から保護する

繊細なチップとワイヤーを、水や衝撃から守るために「頑丈なプラスチック（樹脂）で固める」工程です。そのままでは壊れやすいため、温めて溶かした樹脂を流し込んでカプセル状に包み込みます。固まった後は、どこの製品かわかるように型番などをレーザーで表面に刻印（印字）します。

5. 最終検査：製品の品質を保証する最後の砦

パッケージ化された半導体製品が市場に適合する品質を持っているか、最終的なテストを行います。

電気検査、外観検査をはじめ、温度サイクル試験、湿度試験、振動試験といった過酷な環境に耐えうるかを見る信頼性テストを経て、合格した良品だけが梱包され、世界中の取引先へと出荷されます。

（参照：半導体製造 – 職業詳細 | 職業情報提供サイト（job tag）、半導体製造工程　後工程｜一般社団法人 日本半導体製造装置協会）

現場で働くために知っておきたい半導体製造の知識

半導体工場の現場で実務に携わるにあたり、知っておくべき共通のキーワードと独自の概念があります。

品質を左右する「クリーンルーム」とは？

半導体の回路はナノメートル単位と極めて微細であるため、わずかな埃や塵がウェーハに付着するだけで回路が断線し、不良品になってしまいます。そのため、製造は手術室の100倍以上きれいに保たれたクリーンルーム内で行われます。空気中の微粒子数を1立方フィート（約28リットル）あたり100個以下（クラス100）に制御する徹底的な環境維持が行われており、現場作業者は防塵服（ぼうじんふく）を着用し、エアシャワーを浴びてから入室するなど、厳格な入退室ルールを順守します。

【あわせて読みたい！】
▷クリーンルームはやめとけと言われる理由は？きつさの正体とメリットを解説

多種多様な「半導体製造装置」とその役割

工場内には、数億円から数十億円にものぼる世界最先端の超精密な装置が並んでいます。光を当てる露光装置、回路を削るエッチング装置、薄膜を形成するCVD・スパッタリング装置など、それぞれの装置が役割に特化しています。オペレーターはこれらの装置に材料を正しくセットし、設定値を正確に入力して稼働状態をモニターする管理能力が求められます。

利益に直結する「歩留まり」の重要性

投入したウェーハから、最終的に何パーセントの良品チップを取り出せたかを示す割合を歩留まり（ぶどまり）と呼びます。1枚のウェーハから無駄なく多くの良品を作ることができれば、製造コストは大幅に下がり、工場の利益に直結します。歩留まりの維持と改善は、生産技術者やオペレーターにとって最も重要な目標の1つです。

【あわせて読みたい！】
▷歩留まり（ぶどまり）とは？ 改善のために必要な考え方と歩留まり率の計算方法

未経験から半導体製造のプロを目指すためのステップ

製造業の経験や専門的な理工系のバックグラウンドがなくても、半導体業界への転職は十分に可能です。着実に知識と経験を重ねるための具体的なステップをご紹介します。

半導体製造の現場で求められるスキルと人物像

現場で最も重視されるのは、最先端の精密設備を扱うための「ルールや手順を緻密に守る規律性」と「安全第一の意識」です。一般事務などで培ったマニュアルを正確に実行する業務処理能力や、周囲のメンバーと円滑にやり取りするコミュニケーション能力は、生産管理や安全管理の現場で非常に重宝されます。交代勤務やクリーンルーム内での作業に対する適応力も、長期的な活躍において重要なポイントになります。

キャリアアップに役立つ資格と学習方法

未経験から実技的な実績を作り、自信を持ってアピールするためには、まず現場の実作業に即した基本的な知識を体系的に学ぶのがおすすめです。半導体製品製造技能士などの国家資格の取得を目指した学習や、公的な職業訓練、企業の未経験者向け短期実習プログラムなどを通じて、実際のクリーンルームでの動作ルールや装置の操作基本を体感しておくと、面接や採用時に強力な実績証明となります。また、夜間や週末に学べるオンライン教材を併用するのも効率的です。

また、実務未経験からスタートする場合、入社後に充実した研修を受けられる企業を選ぶことも重要です。「工場ワークス」なら、「資格取得支援あり」「研修制度充実」の求人をピンポイントで探せます。

▷工場ワークスで研修制度が充実した求人を見てみる

半導体メーカーの種類と自分に合った企業の選び方

半導体業界には役割に応じた4つの企業形態があります。構造を把握しておくと、自分に合った求人を見つけやすくなります。

企業形態	業務内容	未経験者へのメリット・特徴
IDM（垂直統合型）	設計〜製造〜販売まで自社で一貫して行う	規模が大きく、社内研修制度が非常に充実している。
ファブレス	工場を持たず「設計」に特化	理系・開発職向け。未経験オペレーターの募集は少なめ。
ファウンドリ	製造のみを専門で受託	最先端設備が揃っており、未経験オペレーターの需要が最も高い。
OSAT	後工程（組み立て・検査）を専門に受託	機械操作や手作業の要素があり、未経験から馴染みやすい。

💡 未経験者におすすめの狙い目

ゼロからキャリアをスタートする場合は、「大手のファウンドリ（製造受託）」や「OSAT（後工程専門）」、または自社研修施設を持つ「大手IDM」の製造ライン募集を狙うのが最もスムーズです。

具体的な求人探しには、製造業特化の求人サイト「工場ワークス」が便利です。「未経験歓迎」や「土日休み」「日勤のみ」などの条件で絞り込めるため、初めての工場勤務でも安心な職場がスムーズに見つかります。

▷工場ワークスで未経験OKの半導体求人を探す

まとめ：複雑な工程を経て作られる半導体は技術の結晶

何百もの緻密な物理的・化学的工程を積み重ね、高度に制御された環境下で誕生する半導体は、まさに現代テクノロジーの結晶です。一見すると難解に思える専門分野ですが、個々の基本機能や前工程・後工程の役割を切り分けて理解することで、現場で必要な知識体系が見えてきます。確実な技術と知識を身につけ、この成長産業で新たな一歩を踏み出してみましょう。

半導体工場への転職を成功させるなら「工場ワークス」を活用しよう

いざ半導体業界への転職を決意しても、「未経験の自分でも本当にやっていけるのか」「無理のない働き方ができるのか」といった不安はつきものです。そこでおすすめなのが、工場・製造業に特化した求人サイト「工場ワークス」です。

一般的な求人サイトでは見つけにくい「自社研修制度が手厚い大手企業」や「未経験歓迎の組み立て・検査」といった求人が豊富に揃っています。さらに、体力面が不安な方でも安心な「日勤のみ」や「土日休み」などの条件で簡単に検索できるのも大きな魅力です。

まずは実際の求人をチェックし、理想のキャリアへの第一歩を踏み出してみましょう。

▷工場ワークスで希望の半導体求人を探してみる

よくある質問（FAQ）

Q1. 理系知識のない文系出身や完全未経験でも業務についていけますか？

A. 問題ありません。多くの未経験者が現場で活躍しています。

現代の半導体工場は徹底した作業マニュアル化が進んでおり、入社後の研修制度（OJTや座学）が整っている企業が豊富です。実際に現場で働いているオペレーターの多くは文系出身や接客・事務職などからの未経験スタートです。手順を正しく守る真面目さやコミュニケーション能力があれば、専門的な知識は入社後に自然と身につきます。

Q2. クリーンルーム内での作業環境や注意点はどのようなものですか？

A. 1年中快適な温度・湿度に保たれていますが、特有のルールや慣れが必要です。

クリーンルーム内は精密機械のために年間を通じて室温約22℃・湿度約45%前後に一定管理されており、夏や冬でも快適に働ける環境です。一方で、塵の持ち込みを防ぐため防塵服の着用やメイク・アクセサリーの制限、決まった休憩時間以外の外出制限など、特有のルールに慣れる必要があります。

Q3. 夜勤や交代勤務は必須ですか？日勤のみの求人はありますか？

A. 交代勤務が主流ですが、日勤のみや土日休みの求人も存在します。

半導体工場は装置を24時間連続稼働させるため、2交替や3交替といったシフト制が一般的です（夜勤手当が付くため効率よく稼ぎやすいメリットでもあります）。ただし、工程や企業によっては「日勤のみ」「残業少なめ」「土日休み」のポジションも募集されているため、自身のライフスタイルに合った求人を選ぶことができます。

Q4. 未経験から応募する場合、「前工程」と「後工程」どちらを選ぶのがおすすめですか？

A. 親しみやすさを重視するなら「後工程」、最先端設備に触れたいなら「前工程」がおすすめです。

「後工程」はダイシングや梱包など物理的な加工・組み立てが中心で、作業イメージが湧きやすく未経験からでも馴染みやすい特徴があります。一方、「前工程」は全自動化された大型装置のオペレーションや監視が中心となるため、最先端のハイテク環境でスケール感を持って働きたい方に向いています。

Q5. 半導体業界の将来性や雇用の安定性はどうですか？

A. AIやEV、通信技術の普及に伴い、今後も持続的な成長が見込まれる将来性の高い分野です。

スマートフォンだけでなく、自動運転車やAIサーバー、家電、医療機器に至るまで半導体の需要は世界的に高まり続けています。日本国内でも大規模な半導体工場の新設や投資が相次いでおり、長期的に安定した雇用やキャリアアップが期待できる業界です。

（参照：半導体・デジタル産業戦略検討会議 （METI/経済産業省））
